PSS2小型气缸标准型,低油型,安全垫圈型/复动,单动/单杆-上海正菏智能设备制造股份有限公司

返回列表

气缸

Ø20，Ø25，Ø32，Ø40

首页 > 产品中心 > 气动系列 > 气缸

产品特点

·无润滑

·橡胶垫圈

·自动开关（磁铁内置）基本

配置说明

型号标注方法
标记记号

①超小型气缸管材料：铝合金		⑤气缸行程(mm)		⑦带伸缩保护套型无伸缩：保护套型 J ：NBR K：聚氯丁橡胶布
		复动	标准行程
②附件类型 N：无润滑 H：低油压		20,25 32,40	25,50,75,100,125, 150,175,200,250, 300,350,400,450, 500
				⑧单动(驱动方式) S：弹簧压出型 T：弹簧压回型
③附件类型		最大行程范围 : 1000
无记号	:基本型	单动	标准行程

LB	:脚座型	20,25	25,50,75,100,125, 150
FA	:前法兰型			⑨杆端支架无记号：基本型 1 ：I型单纣节接头 Y ：Y型双纣节接头
FB	:后法兰型	32	25,50,75,100,125, 150,200
CA	:单U型钩型
CB	:双U型钩型	40	25,50,75,100,125, 150,175,200,250

TR	:前端耳轴型
TH	:后端耳轴型	⑥缓冲无记号:橡胶缓冲 A :空气缓冲
				⑩磁性开关种类 C73：D-C73(引线1m) C75：D-C75引线1m)
CD	:单U型钩一体型
BC	:平尾型
④筒缸径				磁性开关安装数量无记号：安装2个 S ：安装1个 n：安装N个
20:20mm
25:25mm
32:32mm
40:40mm

类型

型号	类型	运作方式	缓冲		活塞密封圈	备注
			橡胶缓冲	气缓冲
PSS 2N	无润滑	复动	O	O	特殊密封圈	基本内置磁铁
		单动	-	-
PSS 2H	低油压	复动	-	-

规格

型号		无润滑型	低油压型
使用流体		空气	油压运动型
保证压力		15kgf/cm2
最高使用压力		9.9kgf/cm2
最小使用压力	复动	0.5kgf/cm2	1.8kgf/cm2
	单动	1.8kgf/cm2
环境和使用流体温度		5~60℃
使用活塞杆速度		50 ~500mm/s(气缓冲1000mm/s)	0.5~ 300mm /s
缓冲类型		橡胶缓冲(基本),气缓冲	一
螺纹公差		KS2等级
行程误差		0~250St以下:0~1mm,250~1000St以下:0~1.4mm
附件类型		基本型,脚座型,杆端法兰型,前端法兰型,单U型钩型, 双U型钩型,后端耳轴型,杆端耳轴型,单U型钩一体型

附件类型/部品号

磁性开关安装方式	缸径
磁性开关安装方式	20	25.3 2	40
脚座型	PSS 2-LB 20	PSS 2-LB 25,32	PSS 2-LB 40
法兰型	PSS 2-F20	PSS 2-F25 ,32	PSS 2-F40
单U型钩型	PSS 2-CA2 0	PSS 2-CA25,32	PSS 2-CA4 0
双U型钩型	PSS 2-CB20	PSS 2-CB25,32	PSS 2-CB40
耳轴型	PSS 2-T 20	PSS 2-T 25,32	PSS 2-T40

杆端附件/部品号

杆端附件	缸径
杆端附件	20	25.3 2	40
I型单纣节接头	120	125,32	140
Y型双纣节接头	Y20	Y25,32	Y40

附件类型及配件

附件类型	基本部品			基本配件
附件类型	安装螺母	杆端螺母	U型钩用销子	I型单纣节接头	Y型双纣节接头	伸缩保护套
基本型(B)	O(1)	O	-	O	O	O
脚座型(LB)	O(2)	O	-	O	O	O
前法兰型(FA)	O(1)	O	-	O	O	O
后端法兰型(FB)	O(1)	O	-	O	O	O
单U型钩一体型(CD)	-	O	-	O	O	O
单U型钩型(CA)	-	O	-	O	O	O
双U型钩型(CB)	-	O	O	O	O	O
后侧耳轴(TH)	O(1)	O	-	O	O	O
杆侧耳轴(TR)	O(1)	O	-	O	O	O
基本平尾型(BC)	O(1)	O	-	O	O	O
法兰平尾型(FC)	O(1)	O	-	O	O	O

密封圈型号列表

部位	类型	20	25	32	40	备注
杆端密封圈	无润滑	ORA-10	ORA-12	ORA-12	ORA-16
	低油压	ORA-10	ORA-12	ORA-12	ORA-16
	耐热型	ORA-10F	ORA-12F	ORA-12F	ORA-16 F
活塞密封圈	无润滑	PP W-20	PP W-25	PP W-32	PP W-40
	低油压	RPS-20	RPS-25	RPS-32	RPS-40
	耐热型	PP W-20F	PP W-25 F	PP W-32 F	PP W-40 F
垫圈密封圈	气缓冲型	PCS-12	PCS-14	PCS-14	PCS-20

重量表/复动型（单位kg）

缸径(mm)		20	25	32	40	备注
基本重量	基本型	0.18	0.27	0.3	0.72
	脚座型	0.29	0.42	0.42	0.92
	法兰型	0.21	0.34	0.34	0.78
	单U型钩型	0.21	0.33	0.33	0.76
	双U型钩型	0.21	0.34	0.34	0.77
	耳轴型	0.21	0.34	0.34	0.76
每50行程增加重量		0.06	0.08	0.09	0.15
附件	I型单纣节接头	0.06	0.07	0.07	0.23
附件	Y型双纣节接头(包括纣节销子)	0.08	0.08	0.08	0.21

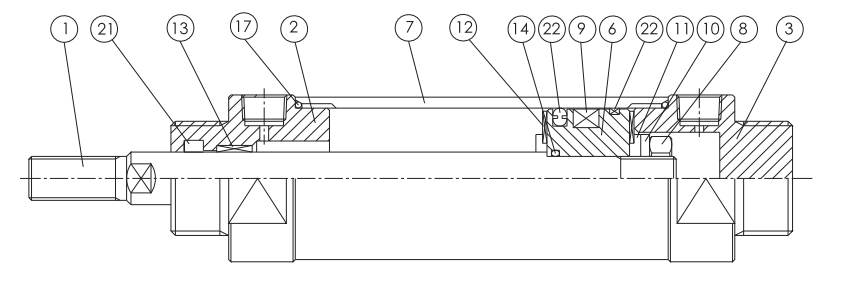

气缸构造图

·基本型

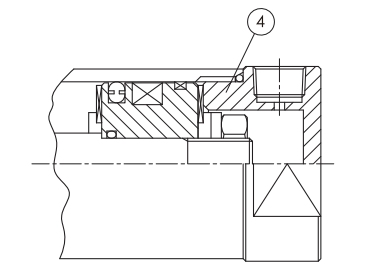

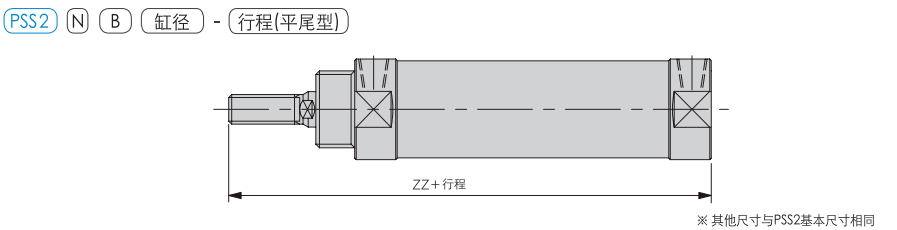

·平尾型

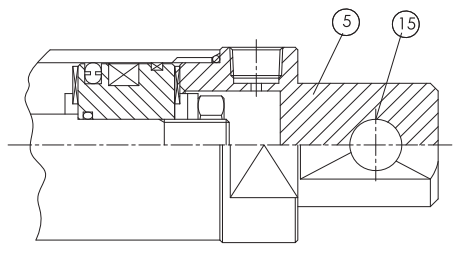

·U型钩一体型

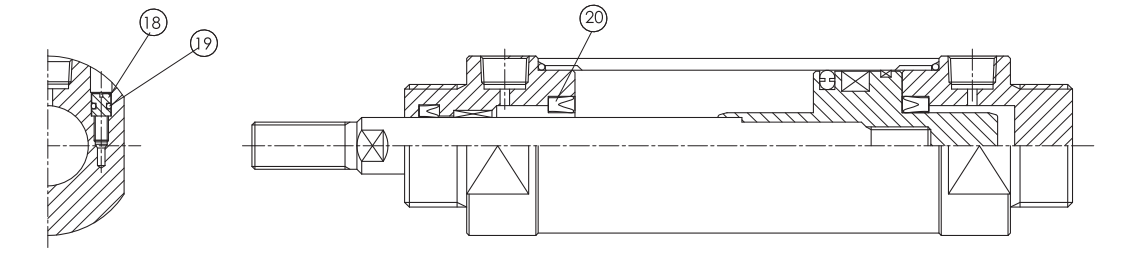

·气缓冲垫附件型


构成部品

编号	部品名	材质	表面处理
1	活塞杆	碳钢	镀硬铬
2	杆盖	铝合金	白色阳极氧化
3	后盖A		白色阳极氧化
4	后盖B		白色阳极氧化
5	后盖C		白色阳极氧化
6	活塞	铝合金
7	管	铝合金	硬质阳极氧化
8	活塞固定螺母	轧钢	镀锌
9	磁铁	Rubber
10	弹簧垫圈	弹簧钢
11	消音器导向	黄铜
12	消音器	NBR
13	导向套
14	活塞垫圈	NBR
15	耳轴套
16	耐磨环	耳轴套
17	管垫圈	NBR
18	缓冲阀门	黄铜
19	缓冲阀门垫圈	NBR
20	缓冲密封圈	NBR
21	杆端密封圈	NBR
22	活塞密封圈	NBR

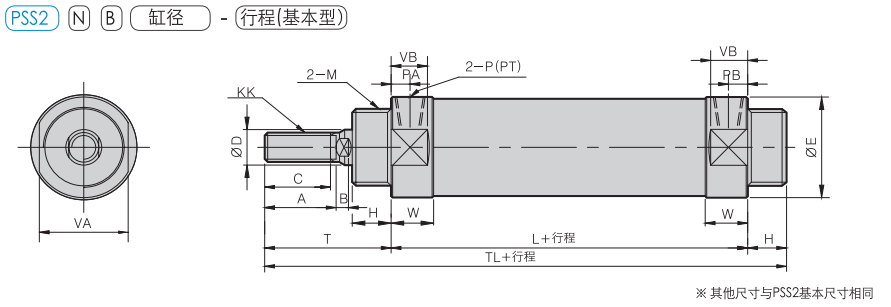

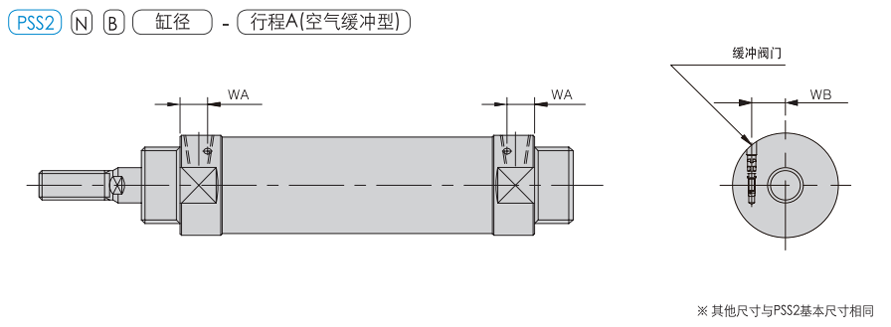

基本型（PSS2 N B）尺寸图（单位mm）




缸径	行程范围 C	A	OD	H	PA	PB	OE	B	KK	W
20	~500 15.5	18	10	13	8	8	28	5	M8 X 1.25	15
25	~500 19.5	22	12	13	8	8	34	5.5	M10 X1.25	15
32	~500 19.5	22	12	13	8	8	38	5.5	M10X1.25	15
40	~500 21	24	16	16	11	11	50	7.5	M14 X1.5	21

缸径	行程范围	VA	VB	M	P(PT)	L	T	TL	WA	WB	ZZ
20	~500	24	13	M20 X 1.5	1/8	62	41	116	11	9.3	103
25	~500	30	13	M26 X1.5	1/8	62	45	120	11.5	11.2	107
32	~500	32	13	M26 X1.5	1/8	64	45	122	11.4	12.7	109
40	~500	46	19	M32 X2.0	1/4	88	50	154	15.3	15.9	138

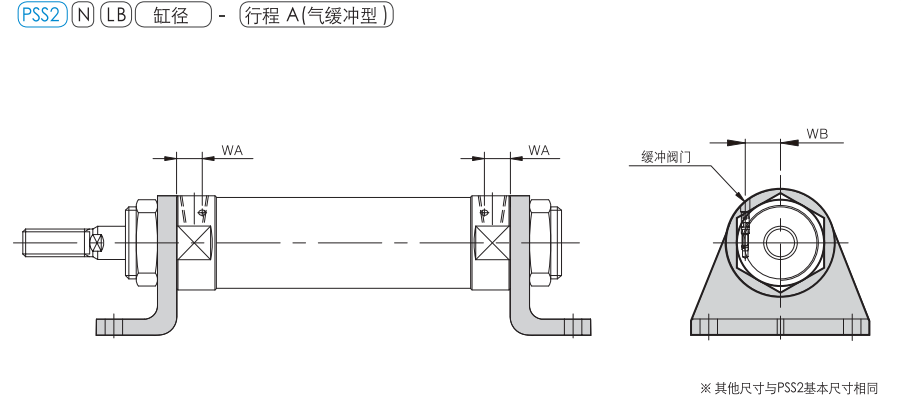

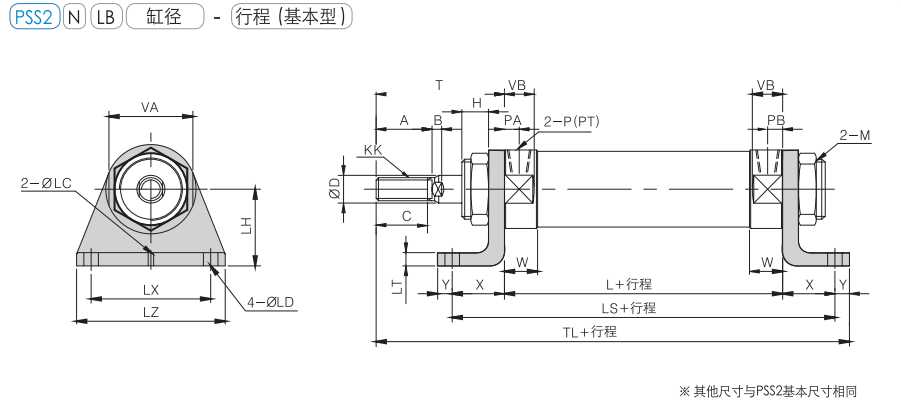

轴向脚座型（PSS2 N LB）尺寸图（单位mm）



缸径	行程范围	C	A	ØD	H	PA	PB	ØE	B	KK	W	VA	VB	M	P(PT)
20	~500	15.5	18	10	13	8	8	28	5	M8x1.25	15	24	13	M20x1.5	1/8
25	~500	19.5	22	12	13	8	8	34	5.5	M10x1.25	15	30	13	M26x1.5	1/8
32	~500	19.5	22	12	13	8	8	38	5.5	M10x1.25	15	32	13	M26x1.5	1/8
40	~500	21	24	16	16	11	11	50	7.5	M14x1.5	21	46	19	M32x2.0	1/4

缸径	行程范围	L	X	Y	ØLC	ØLD	LH	LS	LT	T	TL	WA	WB	LX	LZ
20	~500	62	20	8	4	6.8	25	102	3.2	41	131	11	9.3	40	55
25	~500	62	20	8	4	6.8	28	102	3.2	45	135	11.5	11.2	40	55
32	~500	64	20	8	4	6.8	28	104	3.2	45	137	11.4	12.7	40	55
40	~500	88	23	12	4	7	30	134	3.2	50	173	15.3	15.9	55	75

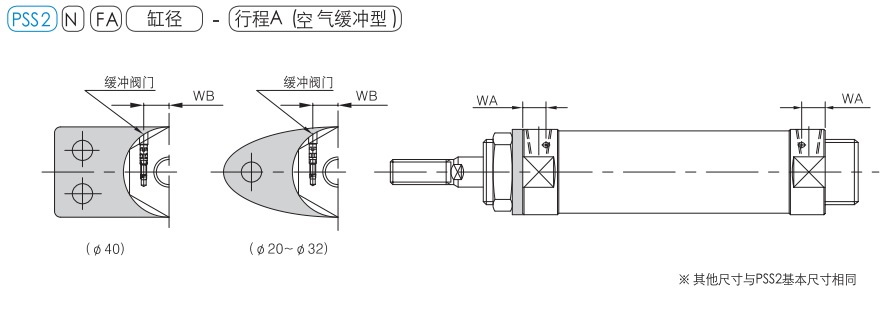

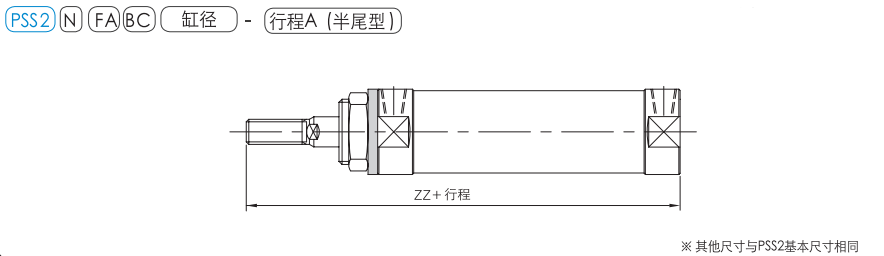

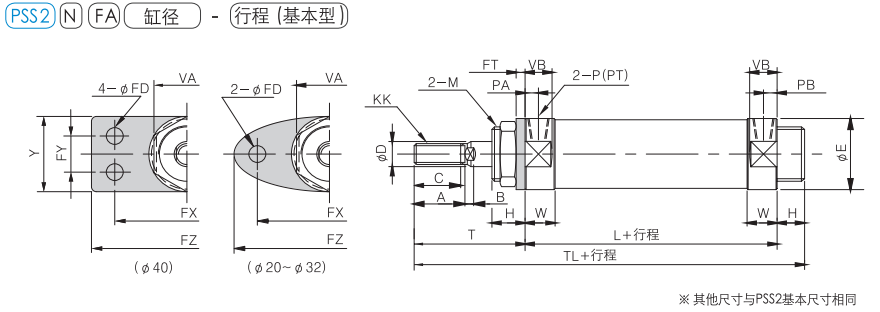

杆端法兰型（PSS2 N FA）尺寸图（单位mm）




缸径	行程范围	C	A	ØD	H	PA	PB	ØE	B	KK	W	VA	VB	M
20	~500	15.5	18	10	13	8	8	28	5	M8x1.25	15	24	13	M20x1.5
25	~500	19.5	22	12	13	8	8	34	5.5	M10x1.25	15	30	13	M26x1.5
32	~500	19.5	22	12	13	8	8	38	5.5	M10x1.25	15	32	13	M26x1.5
40	~500	21	24	16	16	11	11	50	7.5	M14x1.5	21	46	19	M32x2.0

缸径	行程范围	P(PT)	L	Y	ØFD	FT	FX	FY	FZ	T	TL	WA	WB	ZZ
20	~500	1/8	62	34	7	4	60	-	75	41	116	11	9.3	103
25	~500	1/8	62	40	7	4	60	-	75	45	120	11.5	11.2	107
32	~500	1/8	64	40	7	4	60	-	75	45	122	11.4	12.7	109
40	~500	1/4	88	52	7	5	66	36	82	50	154	15.3	15.9	138

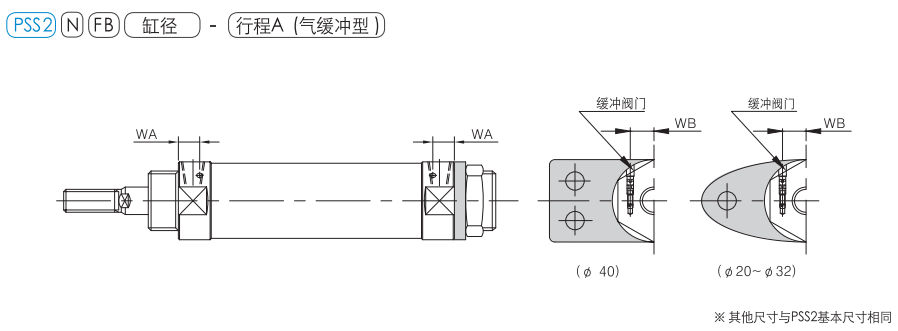

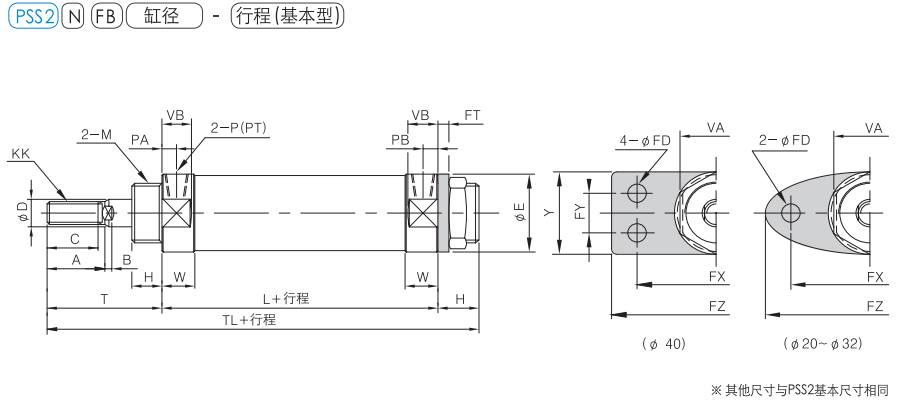

后端法兰型（PSS2 N FB）尺寸图（单位mm）



缸径	行程范围	C	A	ØD	H	PA	PB	ØE	B	KK	W	VA	VB	M
20	~500	15.5	18	10 13	13	8	8	28	5	M8X1.25	15	24	13	M20X1.5
25	~500	19.5	22	12	13	8	8	34	5.5	M10X1.25	15	30	13	M26X1.5
32	~500	19.5	22	12	13	8	8	38	5.5	M10X1.25	15	32	13	M26X1.5
40	~500	21	24	16	16	11	11	50	7.5	M14X1.5	21	46	19	M32X2.0

缸径	行程范围	P(PT)	L	Y	ØFD	FT	FX	FY	FZ	T	TL	WA	WB
20	~500	1/8	62	34	7	4	60	-	75	41	116	11	9.3
25	~500	1/8	62	40	7	4	60	-	75	45	120	11.5	11.2
32	~500	1/8	64	40	7	4	60	-	75	45	122	11.4	12.7
40	~500	1/4	88	52	7	5	66	36	82	50	154	15.3	15.9

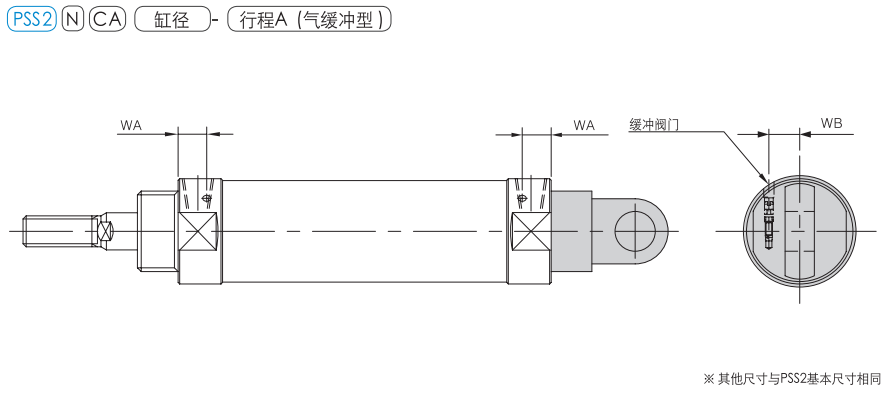

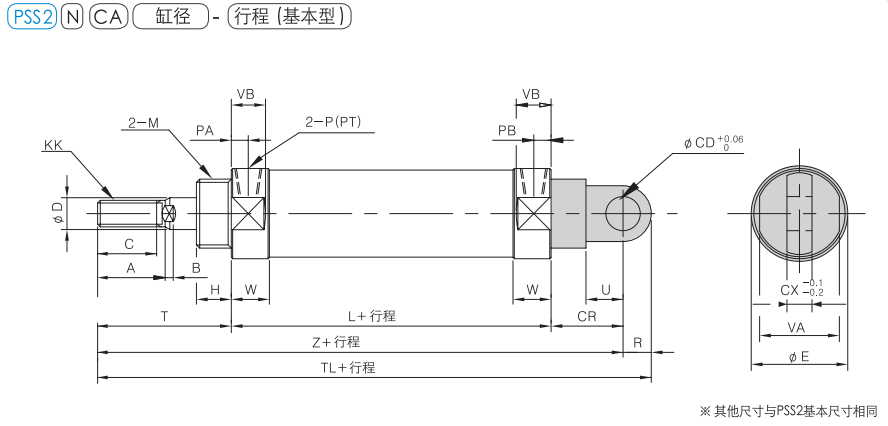

单U型钩型（PSS2 N CA）尺寸图（单位mm）



缸径	行程范围	C	A	ØD	H	PA	PB	ØE	B	KK	W	VA	VB	M
20	~500	15.5	18	10	13	8	8	28	5	M8X1.25	15	24	13	M20X1.5
25	~500	19.5	22	12	13	8	8	34	5.5	M10X1.25	15	30	13	M26X1.5
32	~500	19.5	22	12	13	8	8	38	5.5	M10X1.25	15	32	13	M26X1.5
40	~500	21	24	16	16	11	11	50	7.5	M14X1.5	21	46	19	M32X2.0

缸径	行程范围	P(PT)	L	CR	U	ØCD	CX	R	T	Z	TL	WA	WB
20	~500	1/8	62	30	14	9	10	9	41	133	142	11	9.3
25	~500	1/8	62	30	14	9	10	9	45	137	146	11.5	11.2
32	~500	1/8	64	30	14	9	10	9	45	139	148	11.4	12.7
40	~500	1/4	88	39	18	10	15	11	50	177	188	15.3	15.9

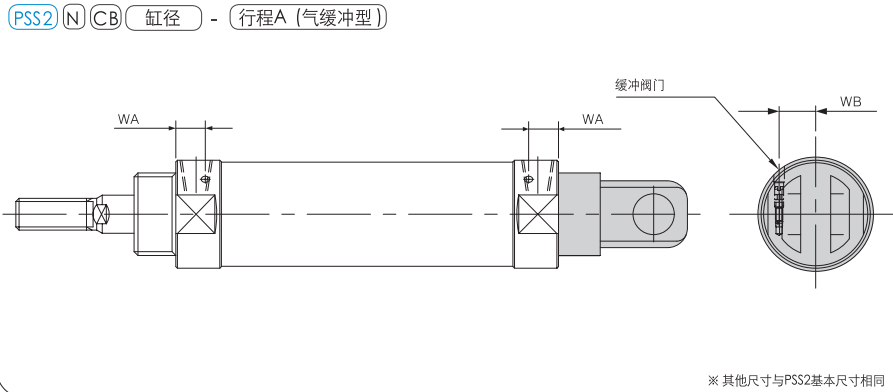

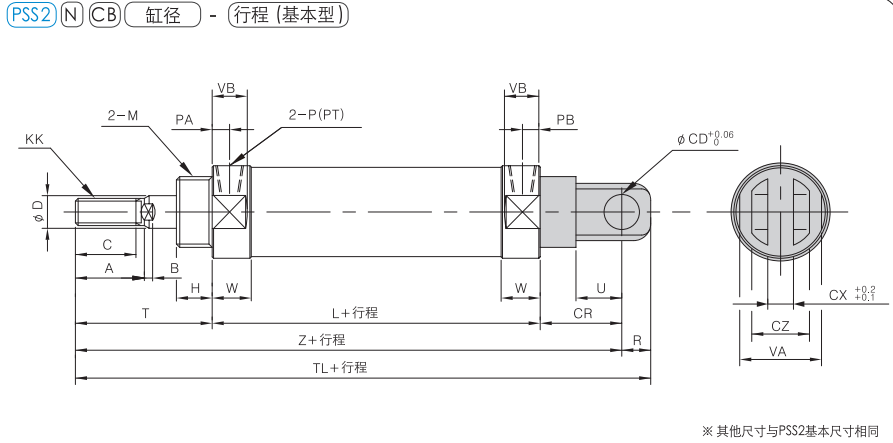

双U型钩型（PSS2 N CB）尺寸图（单位mm）



缸径	行程范围	C	A	ØD	H	PA	PB	ØE	B	KK	W	VA	VB	M
20	~500	15.5	18	10	13	8	8	28	5	M8X1.25	15	24	13	M20X1.5
25	~500	19.5	22	12	13	8	8	34	5.5	M10X1.25	15	30	13	M26X1.5
32	~500	19.5	22	12	13	8	8	38	5.5	M10X1.25	15	32	13	M26X1.5
40	~500	21	24	16	16	11	11	50	7.5	M14X1.5	21	46	19	M32X2.0

缸径	行程范围	P(PT)	L	CR	U	∅CD	CX	CZ	R	T	Z	TL	WA	WB
20	~500	1/8	62	30	14	9	10	19	9	41	133	142	11	9.3
25	~500	1/8	62	30	14	9	10	19	9	45	137	146	11.5	11.2
32	~500	1/8	64	30	14	9	10	19	9	45	139	148	11.4	12.7
40	~500	1/4	88	39	18	10	15	30	11	50	177	188	15.3	15.9

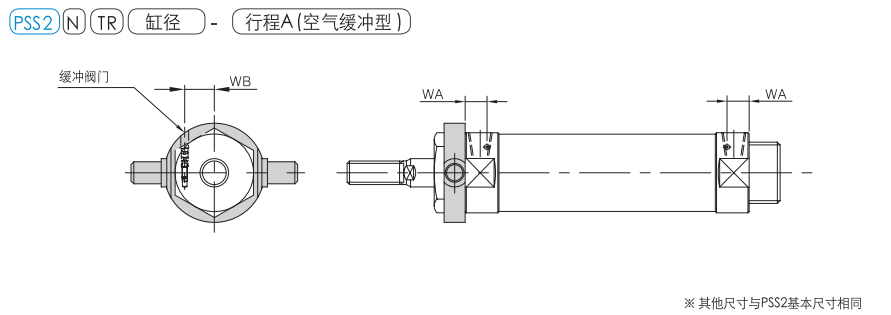

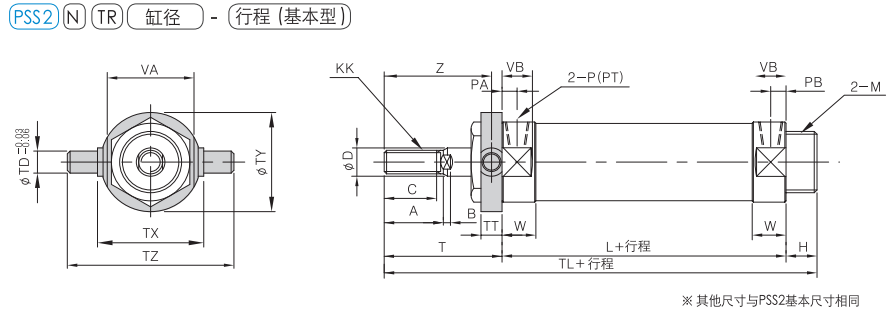

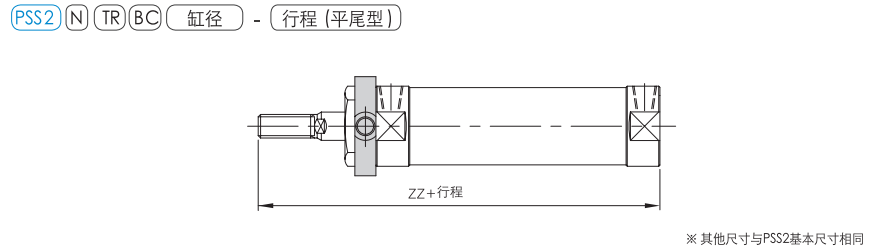

杆端耳轴型（PSS2 N TR）尺寸图（单位mm）




缸径	行程范围	C	A	ØD	H	PA	PB	ØE	B	KK	W	VA	VB	M
20	~500	15.5	18	10	13	8	8	28	5	M8X1.25	15	24	13	M20X1.5
25	~500	19.5	22	12	13	8	8	34	5.5	M10X1.25	15	30	13	M26 X1.5
32	~500	19.5	22	12	13	8	8	38	5.5	M10X1.25	15	32	13	M26X1.5
40	~500	21	24	16	16	11	11	50	7.5	M14X1.5	21	46	19	M32 X2.0

缸径	行程范围	P(PT)	L	ØTD	TT	TX	ØTY	TZ	T	Z	TL	WA	WB	ZZ
20	~500	1/8	62	8	10	32	32	52	41	36	116	11	9.3	103
25	~500	1/8	62	9	10	40	40	60	45	40	120	11.5	11.2	107
32	~500	1/8	64	9	10	40	40	60	45	40	122	11.4	12.7	109
40	~500	1/4	88	10	11	53	53	77	50	44.5	154	15.3	15.9	138

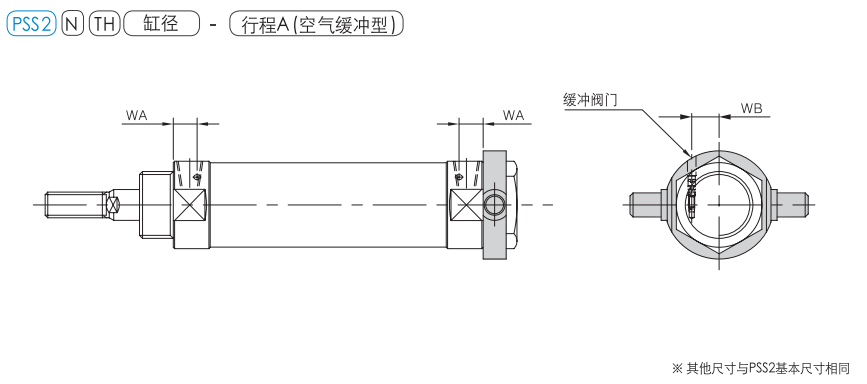

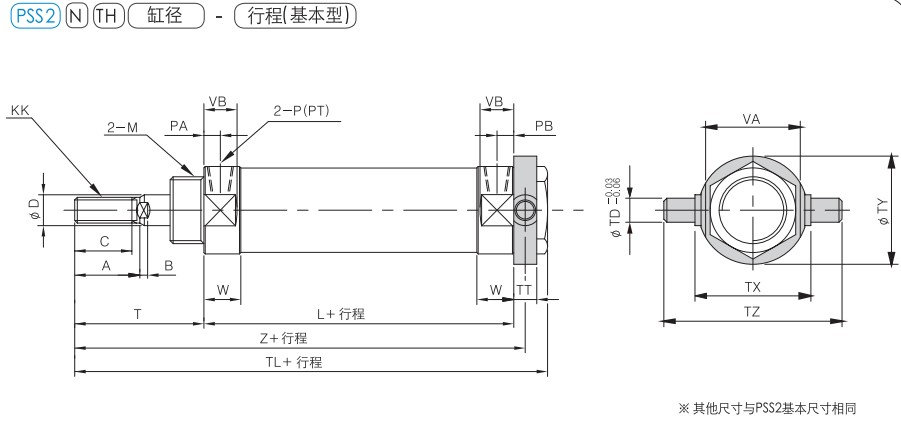

后端耳轴型（PSS2 N TH）尺寸图（单位mm）



缸径	行程范围	C	A	ØD	H	PA	PB	ØE	B	KK	W	VA	VB	M
20	~500	15.5	18	10	13	8	8	28	5	M8X1.25	15	24	13	M20X1.5
25	~500	19.5	22	12	13	8	8	34	5.5	M10 X1.25	15	30	13	M26X1.5
32	~500	19.5	22	12	13	8	8	38	5.5	M10X1.25	15	32	13	M26X1.5
40	~500	21	24	16	16	11	11	50	7.5	M14X1.5	21	46	19	M32X2.0

缸径	行程范围	P(PT )	L	ØTD	TT	TX	ØTY	TZ	T	Z	TL	WA	WB
20	~500	1/8	62	8	10	32	32	52	41	108	118	11	9.3
25	~500	1/8	62	9	10	40	40	60	45	112	122	11.5	11.2
32	~500	1/8	64	9	10	40	40	60	45	114	124	11.4	12.7
40	~500	1/4	88	10	11	53	53	77	50	143 .5	154	15.3	15.9

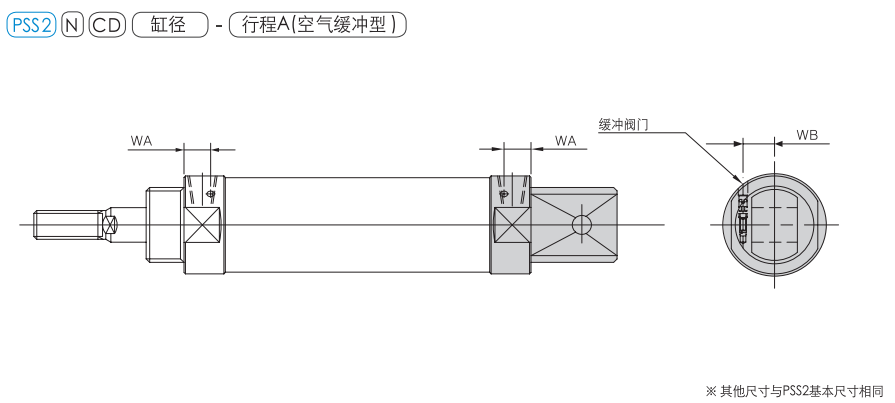

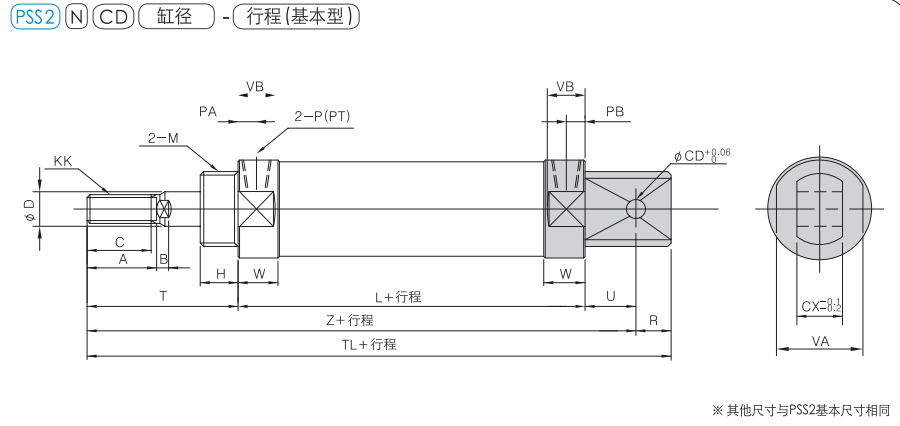

U型钩一体型（PSS2 N CD）尺寸图（单位mm）



缸径	行程范围	C	A	ØD	H	PA	PB	ØE	B	KK	W	VA	VB
20	~500	15.5	18	10	13	8	8	28	5	M8X1.25	15	24	13
25	~500	19.5	22	12	13	8	8	34	5.5	M10X1.25	15	30	13
32	~500	19.5	22	12	13	8	8	38	5.5	M10X1.25	15	32	13
40	~500	21	24	16	16	11	11	50	7.5	M14X1.5	21	46	19

缸径	行程范围	M	P(PT)	L	ØCD	CX	U	R	T	Z	TL	WA	WB
20	~500	M20X1.5	1/8	62	8	12	12	9	41	115	124	11	9.3
25	~500	M26X1.5	1/8	62	8	12	12	9	45	119	131	11.5	11.2
32	~500	M26X1.5	1/8	64	10	20	15	12	45	124	136	11.4	12.7
40	~500	M32X2.0	1/4	88	10	20	15	12	50	153	165	15.3	15.9

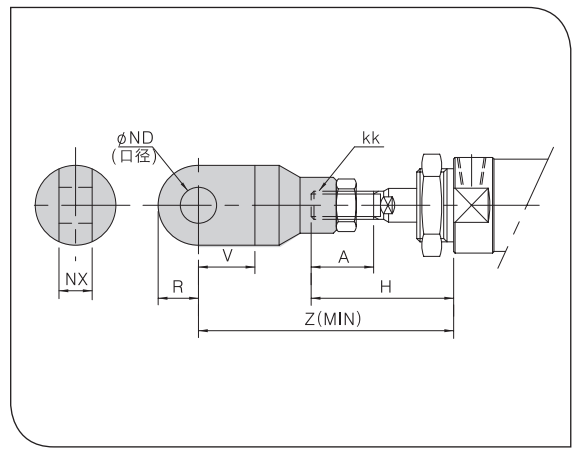

I型单纣型接头尺寸图（单位mm）


缸径	A	H	KK	OND
20	18	41	M8X1.25	9₀^±0.06
25,32	22	45	M10X1.25	9₀^±006
40	23	46	M14X1.5	12₀^±006

缸径	NX	V	R	Z
20	9_-0.2^-0.1	14	10	66
25,32	9_-0.2^-0.1	14	10	69
40	16_-0.2^-0.1	20	15.5	92

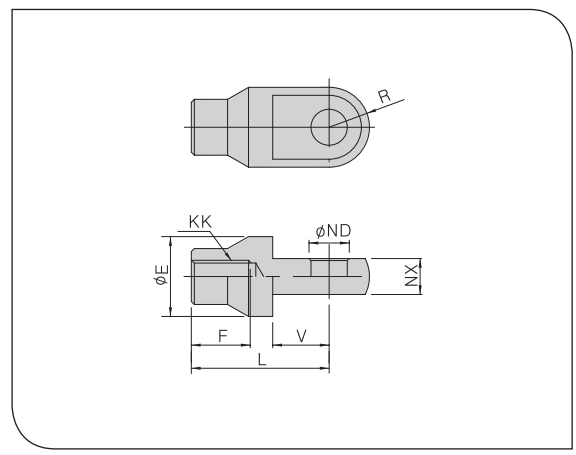

I型单纣型接头附件尺寸图（单位mm）


缸径	F	E	L	KK
20	16	20	36	M8X1.25
25,32	18	20	38	M10X1.25
40	22	24	55	M14X1.5

缸径	ØND	NX	V	R
20	9₀^+0.06	9_-0.2^-0.1	14	10
25,32	9₀^+0.06	9_-0.2^-0.1	14	10
40	12₀^+0.06	16_-0.2^-0.1	20	15.5

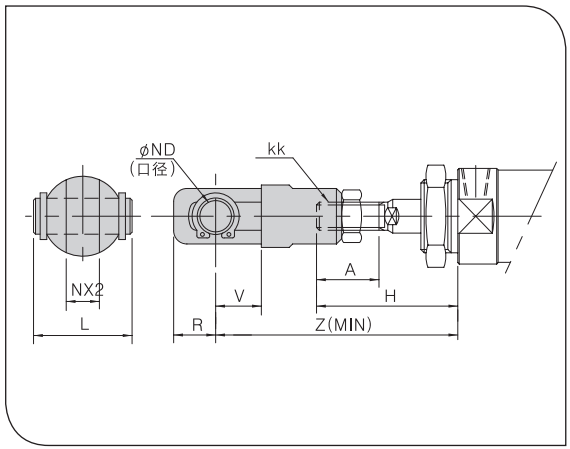

Y型双纣型接头尺寸图（单位mm）


缸径	A	H	L	KK	ØND
20	18	41	25	M8X1.25	9_-0.08^-0.04
20	18	41	25	M8X1.25	9_-0.08^-0.04
25,32	22	45	25	M10X1.25	9_-0.08^-0.04
40	23	46	49.7	M14X1.5	12_-0.08^-0.04

缸径	NX2	V	R	Z
20	9_+0.01^+0.02	14	10	66
25,32	9_+0.01^+0.02	14	10	69
40	16_+0.01^+0.03	20	15.5	92

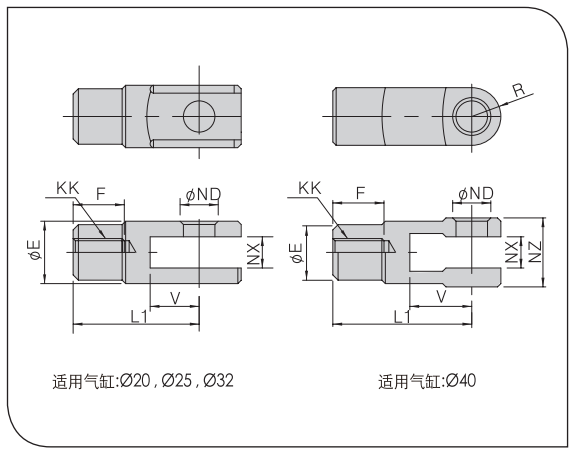

Y型双纣型接头附件尺寸图（单位mm）


缸径	F	E	L1	KK	ØND
20	16	20	36	M8X1.25	9₀^+0.06
25,32	18	20	38	M10X1.25	9₀^+0.06
40	22	24	55	M14X1.5	12₀^+0.06

缸径	NX	V	NZ	R
20	9_+0.02^+0.01	14	18	12
25,32	9_+0.02^+0.01	14	18	12
40	16_+0.02^+0.01	20	38	13

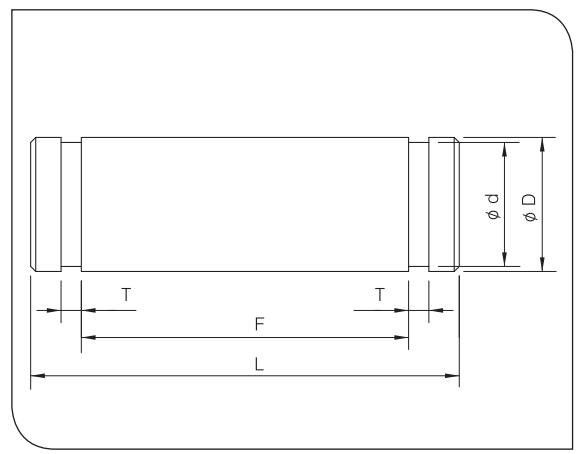

U型钩用销子，纣节接头用销子（单位mm）


缸径	摘要	ØD	Ød	L	F	T
20	CA,CB,I,Y	9_-0.2^-0.1	8	25	19.2	1.1
25,32	CA,CB,I,Y	9_-0.2^-0.1	8	25	19.2	1.1
40	CACB	10_-0.2^-0.1	9	36.5	30.2	1.3
40	I, Y	12_-0.2^-0.1	9	44.5	38.2	1.3

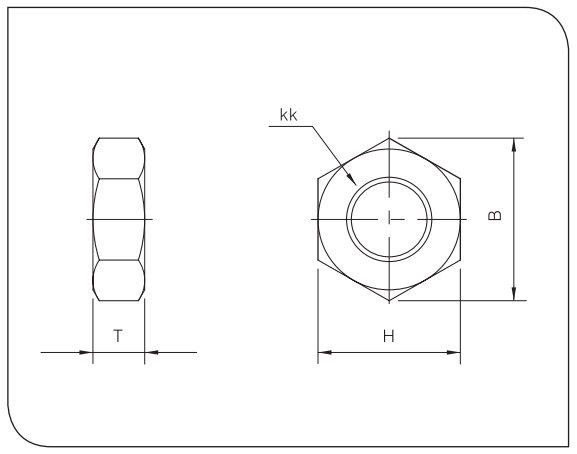

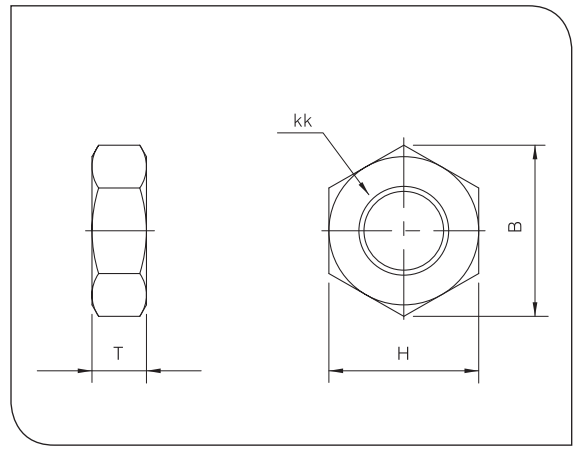

杆端螺母（单位mm）


缸径	KK	T	H	B
20	M8 X P1.25	5	13	15
25,32	M10 X P1.25	6	17	19.6
40	M14 X P1.5	8	22	25.4

安装螺母（单位mm）


缸径	KK	T	H	B
20	M20 X P1.5	7	26	30
25,32	M26 X P1.5	8	32	37
40	M32 X P2.0	8	41	47
